 [供应]JE25-250 |

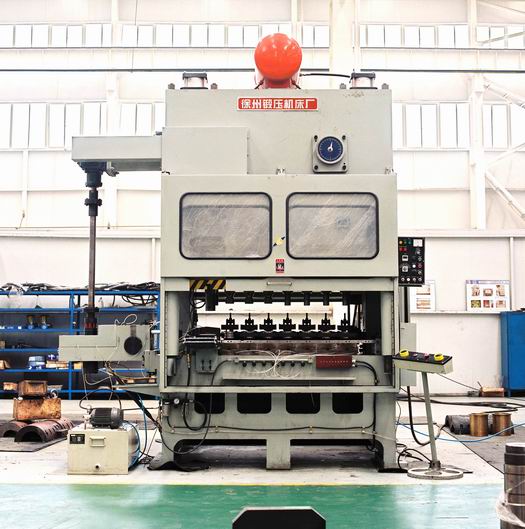

JE25系列开式双点高性能压力机
用途与结构性能
该系列为适应大面积薄板冲裁及高效自动化级进模生产的宽台面压力机
由于采用双曲轴逆向传动、钢板焊接机身、矩形六面体导轨等结构，提高了机床抗偏载能力和精度稳定性，保证了生产的高效、稳定和高质量
该机采用液压过载保护装置、电气采用 PLC 控制。
可根据用户需要配备送料输出轴、模垫及变速装置。
|
项目名称Item |
单位Unit |
JE25-100 |
JE25-160 |
JE25-200 |
JE25-250 |
|
公称力 |
千牛kN |
1000 |
1600 |
2000 |
2500 |
|
Nominal Pressure |
|
公称力行程 |
毫米mm |
5 |
6 |
6 |
7 |
|
Nominal Pressure Stroke |
|
滑块行程 |
毫米mm |
140 |
160 |
200 |
250 |
|
Stroke Length |
|
行程次数No. of strokes per minute |
可调variable |
次/分SPM |
35-65 |
30-60 |
30-50 |
20-40 |
|
最大装模高度 |
毫米mm |
400 |
450 |
500 |
550 |
|
Max. Die Height |
|
装模高度调节量 |
毫米mm |
90 |
100 |
110 |
110 |
|
Die Height Adjustment |
|
喉口深度 |
毫米mm |
350 |
390 |
430 |
470 |
|
Throat Depth |
|
工作台板尺寸 |
前后F.B. |
毫米mm |
680 |
760 |
840 |
920 |
|
Slide Surface |
左右F.B. |
毫米mm |
1880 |
2040 |
2420 |
2700 |
|
滑块底面尺寸 |
前后F.B. |
毫米mm |
520 |
580 |
650 |
650 |
|
Slide Surface |
左右F.B. |
毫米mm |
1450 |
1600 |
1850 |
2160 |
|
模柄孔尺寸 |
毫米mm |
3-Ø50X80 |
3-Ø50X80 |
3-Ø50X80 |
3-Ø50X80 |
|
Stemhole |
|
立柱间距离 |
毫米mm |
1520 |
1620 |
1900 |
2200 |
|
Distance between Uprights |
|
垫板厚度 |
毫米mm |
150 |
160 |
170 |
180 |
|
Thickness of Bolster |
|
气垫压力 |
千牛kN |
60X2 |
100X2 |
100X2 |
100X2 |
|
Pressure of Cushion |
|
气垫行程 |
毫米mm |
50 |
80 |
70 |
70 |
|
Stroke of Air Cushion |
|
主电机 |
型号Model |
|
YCT225-4B |
YCT250-4B |
YCT280-4A |
YCT315-4A |
|
Main Motor |
功率Power |
千瓦kW |
15 |
22 |
30 |
37 |
|
滑块电机 |
型号Model |
|
YPE1500-4Z |
YPE1500-4Z |
YPE1500-4Z |
YPE2200-4Z |
|
Slide Motor |
功率Power |
千瓦kW |
1.5 |
1.5 |
1.5 |
2.2 |
|
外型尺寸 |
前后F.B. |
毫米mm |
2235 |
2550 |
2200 |
2520 |
|
Overall Dimension |
左右L.R. |
毫米mm |
1990 |
2170 |
2420 |
2750 |
|
|
高度Height |
毫米mm |
3195 |
3800 |
3945 |
4263 |
|
重量 Weight |
千克kg |
16000 |
21500 |
30000 |
40000 |
|
